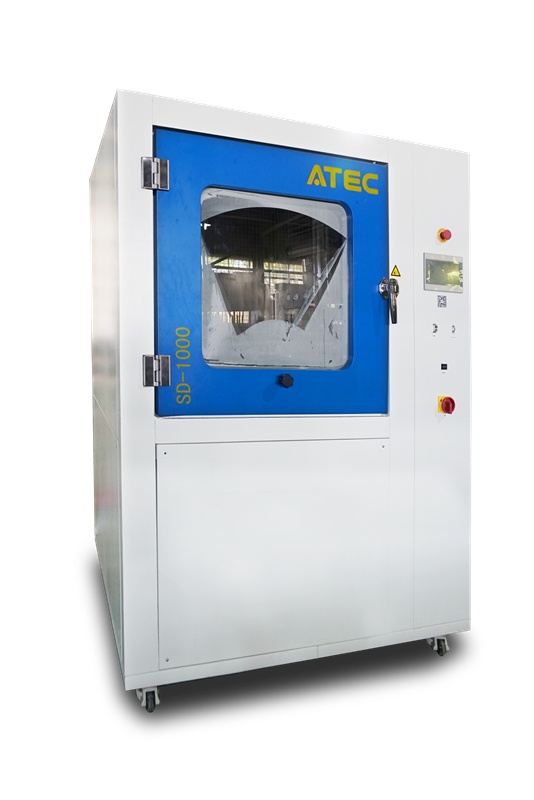

l产品名称：防尘试验箱

l产品型号：SD1000-56

l箱体内部尺寸: 1000 mm×1000mm×1000 mm (深x宽x高)

l箱体外部尺寸: 约1100mm×1400mm×2000mm (深x宽x高)

l箱内容积：1000L

l滑石粉用量：2~4kg/m3，

l抽气压力范围：常压～2kPa，

l真空泵抽气速度：≥15m3/h，

l空气加热温度：常温～+50℃

l试验粉尘：干燥滑石粉

l满足标准： GB4208-2008外壳防护等级IP5X/IP6X，

DIN40050-9外壳防护等级IP5K/IP6K

ISO20653-2006外壳防护等级IP5K/IP6K

GB/T2423.37-2006试验L:砂尘试验方法La2

IEC60529-2001外壳防护等级

二、结构特征：

l粉尘：滑石粉粉尘应使用金属方孔筛过滤，金属丝直径50um，筛孔尺寸为75um；粉尘用量为每立方米试验容积2kg，使用次数不得超过20次。

l结构特征

1.箱内材料：采用优质不锈钢材料焊接而成，并安装防静电接地螺栓，

2.外部结构喷涂：门为RAL 5015蓝色，箱体为RAL7035灰色漆，

3.内部照明：1 x 16W低压防尘防爆照明灯，控制开关在箱体外部控制面板上。

4.观察窗：观察窗尺寸600mm×600mm，并配置手动刮沙器。

5.箱门：单翼型，门洞尺寸800 x 800mm（宽x高），并在门上安装有门控保护开关，当箱门开启时设备自动停止运行。

6.流尘方式：循环风机采用特殊扬尘风机，将漏斗的粉尘送入工作室顶部的布尘器，粉尘流动方向为垂直降尘。

7.振动器：箱体结构采用漏斗型加同步振动器，使灰尘进入集尘盒。

8.样架承重：承重≤25Kg， 1层可调高度。

9.真空系统：采用变频真空泵，箱体配置真空抽气口1个，管径DN10，卡箍式连接，可通过压力表显示和控制。

10. 试验产品通电：箱体具有1套防尘插座，220VAC/10A，以便接入外部电源使样品在箱体内运行（设置在箱体右侧）。

三、控制系统：

1.控制器：7吋彩色液晶触摸控制屏+PLC控制器

2.控制元件：ABB或施耐德

3.试验时间：1min～99h59m可设定试验喷尘间隔时间和振动时间

4.设定精度：温度0.1℃，时间1s. 压力0.1KPa

5.运行方式：定值运转，自动运行

6.试验数据显示：设定时间、运行总/段时间、真空压力等。

7.PLC功能：自动调用分组PID参数

8.其他功能：故障报警及原因、处理提示功能、断电保护功能、压力保护、日历定时功能（自动启动及自动停止运行）、自检功能、密码保护控制器设置参数

9.数据接口：设备提供RS485/以太网口中的一种端口，免费开放系统访问端口的通讯协议，不需要单独额外增加硬件设备、软件，授权并允许第三方调用、读取检测数据结果

四、安全保护：

1.漏电/短路保护

2.断缺相保护

3.过载保护

4.超温保护

5.接地保护

五、设备使用条件

1.场地：地面平整，通风良好，不含易燃、爆炸、腐蚀性气体或粉尘；

附近没有强电磁辐射源

场地地面承重能力：不小于500 kg/m2

设备周围留有适当的维护空间

2.电源： 380 V +10%/-10%， 3P+N+PE， 50 Hz， 5KW

3.保护地线接地电阻小于4Ω

4.要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立专门供本设备使用

5.粉尘：干燥滑石粉，由客户自备

6.环境条件：温度：5～40℃

7.相对湿度：≤ 85%RH

8.大气压力：86～106kpa
